Cluster ONTAP - Usando RAID TEC

Hola de nuevo, en este post voy a repasar una funcionalidad disponible en ONTAP desde la versión 9.0 y que, en función de la criticidad de nuestros datos o del tamaño de los discos que estemos usando, puede ser interesante tener en cuenta. Me estoy refiriendo al RAID Triple Erasure Coding o RAID-TEC para abreviar.

Primero vamos al rollo teórico y resumamos un poco que es RAID-TEC y como funciona, aunque para ello será buena idea que revisemos primero como funcionan los modos RAID4 y RAID-DP que hemos estado utilizando hasta ahora.

Como ya sabemos, a grandes rasgos, RAID4 soporta el fallo de un disco de un raid group y RAID-DP el fallo de dos discos de un raid group. Siempre que nuestro sistem tenga suficientes discos spare, ONTAP será capaz de sustituir el disco fallido y reconstruir la información del mismo a partir de la información de paridad correspondiente. En general y solo desde mi punto de vista, no es recomendable construir agregados usando RAID4, salvo que los datos que contenga no sean datos de producción y dispongamos de suficientes discos spare.

Pero, ¿como funcionan realmente RAID4 y RAID-DP? Como habremos comprobado muchas veces, cuando consultamos la distribución de discos de un agregado, vemos algo como lo siguiente:

Distribución de discos de un agregado.

En la imagen anterior tenemos la salida del comando aggr show que nos muestra los raid groups que forman un agregado y, como podemos ver, hay dos discos marcados como discos de paridad ya que el raid group en cuestión es de tipo RAID-DP. Cada disco de paridad almacena un tipo de paridad diferente, más concretamente, el tipo de paridad por disco es el siguiente:

• Disco de paridad o de paridad de banda. Este disco almacenaría el cálculo de paridad de banda, mediante el uso de una operación XOR, de cada una de las escrituras distribuidas en cada uno de los discos de datos del raid group. Esto podemos verlo de manera muy simple como:

Cálculo de paridad de fila.

• Disco de paridad diagonal. Este disco almacenaría el cálculo de paridad diagonal de cada una de las bandas diagonales distribuidas en cada uno de los discos de datos del raid group. De nuevo, de manera muy simplificada, podemos verlo del siguiente modo:

Cálculo de paridad diagonal.

Teniendo esto en cuenta, podemos ver un raid group completo, con sus discos de paridad y de paridad diagonal, del siguiente modo:

Paridad de banda y diagonal de un raid group.

Llegados a este punto, está claro que en el caso de usar RAID-TEC, tendremos un nuevo disco que contendrá un nuevo cálculo de paridad y ¿que nos queda para poder hacer ese cálculo? Pues en este caso la solución de NetApp es añadir un cálculo de paridad anti-diagonal que se almacenará en nuestro tercer disco de paridad. Esta paridad anti-diagonal podemos verla de forma muy simplificada del siguiente modo:

Paridad anti-diagonal.

Como vemos, para el cálculo de la paridad anti-diagonal solo se utilizan los discos de datos y el disco de paridad de banda.

Para el cálculo de paridad es muy importante tener en cuenta como trabaja ONTAP y su relación con la NVRAM. En una entrada posterior revisaremos todo esto un poco más en detalle.

Como es lógico, RAID-TEC está pensado para aquellos agregados en los que usemos discos de gran capacidad, pensando en evitar que el fallo de un disco, mientras se está realizando la reconstrucción de un raid group, provoque la pérdida irreversible de datos. La recomendación de NetApp es usarlo para agregados con discos de capacidades superiores a los 4 TB.

Para cada tipo de RAID, el número mínimo de discos es el siguiente:

• RAID4, son necesarios al menos 3 discos, dos discos de datos y uno de paridad de banda para agregados con un solo raid group. Si se trata del agregado root, el raido group puede ser de dos discos únicamente.
• RAID-DP, el mínimo número de discos necesarios para un agregado con un solo raid group es 5, tres discos de datos, uno de paridad de banda y otro de paridad diagonal. Sin embargo, si se trata del agregado root, el raid group puede estar formado por 3 discos solamente.
• RAID-TEC, para este caso el mínimo número de discos es 7, 4 discos de datos y 3 para cada uno de los tipos de paridad.

Una forma sencilla de comprobar el número de discos requeridos para cada tipo de raid, es lanzar el comando de creación de un agregado con un solo disco ya que, la salida del comando nos indicará el mínimo número de discos requeridos:

Discos requeridos por tipo de RAID.

Vamos a ver como crear un nuevo agregado de tipo RAID-TEC con dos raid groups, para esto solo necesitamos ejecutar un comando como el siguiente:



Creación de un agregado con protección RAID-TEC.

Como podemos ver en la salida del comando, vamos a crear un agregado que estará formado por 14 discos en total, con dos raid groups de 7 discos cada uno (opción maxraidsize) con protección RAID-TEC en cada raid group. Esto se refleja en la distribución de cada raid group con los discos de paridad parity, dparity y tparity, siendo el resto discos de datos.

Una de las ventajas de ONTAP es la capacidad que nos proporciona de cambiar el tipo de RAID utilizado en un agregado con solo usar un comando. Veamos un ejemplo en el cual, creamos un agregado con una protección RAID4 y lo cambiamos a RAID-DP y finalmente a RAID-TEC:

Creación de un agregado de tipo RAID4.

Conversión del agregado a tipo RAID-DP.

Conversión del agregado a tipo RAID-TEC.

Como podemos ver, el sistema ha ido añadiendo discos de paridad al agregado en cada uno de los casos y reconstruyendo su contenido según lo hemos convertido. Para hacer esto es necesario que tengamos en cuenta los siguientes puntos:

• Es necesario que dispongamos de suficientes discos de spare en el sistema. En este ejemplo cada raid group ya tiene el mínimo número de discos requerido para cada tipo de raid, con lo que solo es necesario añadir un disco de paridad a cada raid group en cada paso.
• En caso de que el número de discos en los raid groups ya existentes sea inferior al número de discos requeridos, será necesario incremental el número de discos requeridos en cada raid group hasta el número necesario antes de poder hacer la conversión de tipo de RAID.
• El sistema reconstruye el disco de paridad correspondiente a partir de los datos existentes en el agregado. Si tenemos que convertir un agregado con una gran cantidad de datos, es muy probable que el proceso de reconstrucción sea bastante largo.

Hasta aquí un repaso de RAID-TEC y como usarlo en nuestros sistemas ONTAP. En breve una entrada sobre como proteger nuestros agregados localmente usando SyncMirror.

Usando plugins en Docker - NetApp Trident

Hoy vamos a estudiar cómo podemos extender las funcionalidades de Docker mediante el uso de plugins.

Docker y por tanto Docker Swarm, al igual que orquestadores como Kubernetes o Rancher, permite el uso de plugins o módulos adicionales que nos permitirán la integración de nuestra infraestructura de contenedores con otros servicios o añadirán funcionalidades adicionales. Estos plugins, disponibles en Docker Hub, nos permiten integrar nuestros dockerhosts con sistemas de almacenamiento, añadir funcionalidades de logging o extender las capacidades de red.

Para estudiar el funcionamiento del sistema de plugins de Docker, voy a centrarme en el plugin Trident desarrollado por NetApp, que nos permite administrar y montar volúenes alojados y servidos por sistemas NetApp en nuestros dockerhosts.

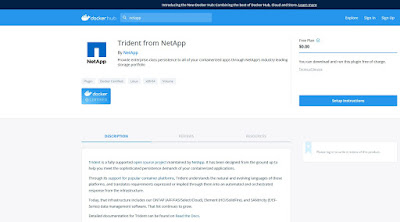

Plugin Trident de NetApp disponible en Docker Hub.

En la página del plugin en Docker Hub tenemos disponible la descripción del plugin así como las instrucciones de instalación del mismo, pero es recomendable seguir las instrucciones de configuración oficiales dadas en el siguiente enlace.

En resumen, para usar este plugin debemos realizar los siguientes pasos:

1. Debemos crear el fichero de configuración en todos los dockerhosts que vayamos a integrar con nuestros sistemas NetApp.
2. Crearemos una o más SVMs que proporcionarán los servicios de bloque o fichero necesarios. Es muy importante que dichas SVMs tengan asignado uno o más agregados para la creación de volúmenes.
3. Creamos un rol y un usuario específico para el uso del plugin en cada una de las SVMs que vayan a proporcionar servicio a nuestros dockerhosts.
4. Por último instalamos el plugin en todos nuestros dockerhosts.

Empecemos por el fichero de configuración, como indica la documentación este fichero debe estar en la ruta /etc/netappdvp y es un fichero JSON cuyo nombre por defecto será config.json. Una configuración simple del fichero, para un entorno NAS, podría ser:

Fichero de configuración de Trident.

En esta configuración estoy especificando:

• Los parámetros managementLIF y dataLIF contienen el nombre DNS o dirección IP de las LIF de gestión y datos de la SVM para esta instanacia de configuración.
• El parámetro svm indica el nombre de la SVM que estamos usando, siendo username y password las credenciales del usuario que usaremos para interactuar con dicha SVM.
• La sección default establece una serie de valores por defecto para la creación de nuestros volúmenes desde los dockerhosts. En este ejemplo establecemos la política de snapshots así como la política de exportación de volúmenes, el tamaño de los volúmenes creados, el tipo de seguridad y la reserva de espacio para snapshots.

En caso de cambiar la configuración de Trident, será necesario reiniciar el plugin con los comandos docker plugin disable y docker plugin enable.



Creamos una SVM con el mismo nombre que el que indicamos en el fichero de configuración, así como el rol con los permisos adecuados que luego asignaremos al usuario que tabién vamos a crear. Los permisos necesarios para el rol son los siguientes:

Creación del rol necesario para el plugin.

Creamos el usuario y le asignamos el rol que acabamos de crear, es importante que establezcamos como tipo de aplicación a usar por el usuario ontapi:

Creación del usuario y asignación del rol.

Ahora ya podemos instalar el plugin en todos nuestros dockerhosts, siendo la salida de la instalación como la siguiente:

Instalación del plugin Trident en los dockerhosts.

El plugin ya instalado y disponible.

Una vez instalado el plugin, al estar habilitado, el demonio docker se encargará de arrancarlo cada vez que iniciemos el sistema. Podemos comprobarlo viendo los procesos de cada uno de nuestros dockerhosts:

Procesos del plugin Trident.

En caso de ser necesario, podemos parar el plugin usando el comando docker plugin del siguiente modo:

Parando el plugin Trident en un dockerhost.

Como ya he comentado la SVM debe tener agregados asignados a ella para permitir la creación de volúmenes desde el plugin. En caso de no ser así recibiríamos un error como el siguiente:

Error cuando la SVM no tiene agregados asignados.

Desde OnCommand System Manager podemos asignar de forma muy rápida y simple los agregados a la SVM con solo editarla desde el apartado SVMs:

Asignamos un agregado a nuestra SVM para el usuao de Trident.

Lo primero que podemos hacer es crear los volúmenes que vayamos a necesitar usando el comando docker volume. Como es lógico esto solo lo haremos desde uno de nuestros dockerhosts, así que como ejemplo creamos varios volúmenes desde diferentes dockerhosts:

Creamos varios volúmenes usando el plugin Trident.

Comprobamos que los nuevos volúmenes existen en el agregado.

Es muy importante que nos demos cuenta que al delegar un agregado a la SVM como hemos hecho, el usuario que utilicemos tiene control total sobre los volúmenes que existan en dicho agregado. Por tanto, si el agregado está compartido con más clientes, es posible borrar el resto de volúmenes con los comandos de gestión de volúmenes de Docker a través de Trident, siempre y cuando todos los volúmenes de dicho agregado contengan el mismo prefijo que hemos establecido en la configuación del plugin. Por ejemplo, si listamos los volúmenes disponibles vemos que aparece uno que no hemos creado con Trident:

Listado de volúmenes disponibles.

Para evitar problemas, si es necesario que diferentes cliente compartan el mismo agregado, lo mejor es que los volúmenes controlados por Trident utilicen un prefijo distinto al del resto de volúmenes del agregado.



Una vez creados los volúmenes, podemos pasar a usarlos montándolos cuando despleguemos un contenedor o un servicio en nuestro swarm:

Creación de un servicio replicado con un volumen.

El comando anterior utiliza la sintaxis mount para el montaje de volúmenes, esta sintaxis está disponible desde la versión 17.06 de Docker para contenedores standalone y no solo para swarm. En próximas entradas explicaré más detalladamente como utilizarla y sus diversas opciones, por ahora quedémonos en que vamos a montar un volumen controlado por el plugin Trident.



Al ejecutar el comando anterior, swarm orquesta el montaje del volúmen especificado en los hosts en los que se despliegue un contenedor que lo necesite, con lo que, de forma automática montará por NFS el volumen swarm_HTML que hemos creado anteriormente y que está sirviendo nuestra SVM. Esto lo podemos comprobar del siguiente modo:

Escalamos el servicio a 3 réplicas.

Ahora el contenedor solo está corriendo en tres de los dockerhosts que forman el swarm, con lo que el volumen necesario solo está montado en dichos hosts como podemos ver:

Docker Swarm ha montado el volumen en los hoosts necesarios.

Si ahora escalamos de nuevo el servicio, comprobaremos que se montará el volumen en el nodo swarm-nodo2 para poder levantar correctamente el contenedor con el volumen requerido:

Docker Swarm monta el volumen en el nodo restante.

Como es lógico, al borrar el servicio, el volumen se desmontará de todos los nodos si ningún otro servicio lo está utilizando.

Por tanto, y en resumen, hemos visto como Docker Swarm es capaz de orquestar perfectamente el montaje de volúmenes externos, en este caso controlados por el plugin Trident de NetApp y como este plugin nos permite integrar nuestra infraestructura de contenedores basada en Docker con los sistemas de almacenamiento NetApp. Además hemos podido comprobar como expandir las funcionalidades de Docker mediante el uso de plugins.

Como es lógico este plugin también está disponible para Kubernetes, el cual espero poder estudiar dentro de un tiempo y repasar su funcionamiento.

En próximas entradas, repasaré las opciones disponibles para la gestión y uso de volúmenes en servicios implementados en Docker Swarm con la opción mount.
